单向阀HTCV09U-C0A

首页产品中心

名称：

单向阀

型号：

HTCV09U-C0A

原理图：

流量：

50L/min

压力：

420bar

产品描述：

一种插装式、直动式、提升型单向阀。主要用途是阻塞或负载保持装置。该阀允许流通过端口 1 至 2：插装阀具有全导向阀芯，偏置弹簧是关闭的，直到在端口 1 处施加足够的压力以打开到 2。油流在相反的方向上被阻挡（2 至 1）。 A screw-in, direct acting, poppet type check valve. Main use is as a blocking or load-holding device. The valve allows flow passage from port 1 to 2: the cartridge has a fully guided check which is spring-biased closed until sufficient pressure is applied at port 1 to open to 2. The flow is blocked in the opposite direction(2 to 1)

资料下载联系我们

产品优势

锥阀经过热处理硬化并经过pg电子游戏app加工，保证更低的內泄漏及更长的使用寿命。外部零件外表面都是经过镀锌处理和防腐蚀处理。所有零部件均采用高强度钢材制造。结构紧凑、体积小、采用通用标准插孔。

Poppet is hardened and ground to guarantee minimal wear and to extend service life. All external surfaces are zinc plated and corrosion-proof. All valve parts are made of high strength steel. Compact size. Industry common cavity.

详细参数

工作压力Pressure rating	420bar

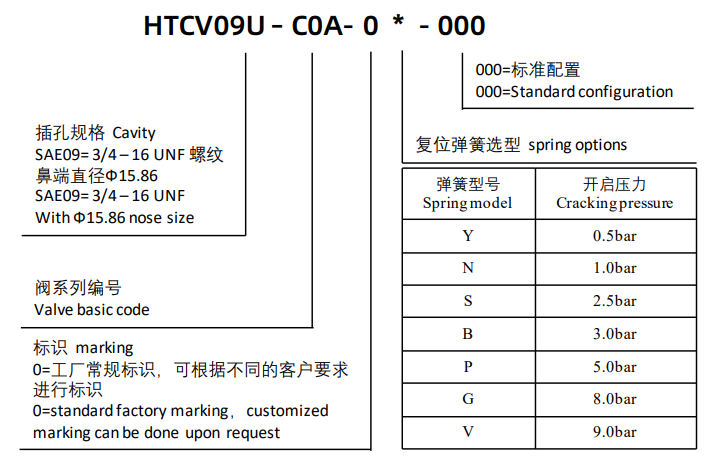

设置压力 Setting pressure	查看订货选型表
最大流量 Maximum flow	50L/min
最大内泄漏量 Maximum internal leakage	0.10 cm3 / min @ 10 bar 0.10 cm3 / min @ 420 bar
安装扭矩 Installation torque	40-45 Nm,Hex.22
测试技术规范 Technical specification for characterization	见尾页1-2 see the last page 1-2
外露零件表面处理要求External component treatment	锌/铁标准 Zn/Fe - standard 锌/镍 Zn/Ni
安装方向 Orientation	无限制 No restrictions
重量 Weight	0.07kg
适用油温范围 Oil Temperature Range	-30°C to 110°C
适用工作介质 Fluids	矿物油或具有润滑性的合成油液 Mineral - based orsynthetics with lubricating properties
工作介质粘度范围Viscosities	7,4 to 420 cSt
测试液压油型号 Oil testing condition	ISO VG 46 cSt
过滤要求 Filtration	20/18/15 ISO 4406 (maximum filtration admitted)
插孔 Cavity	SAE09
